隐形锁ODM定制化：从外观贴牌到系统级工程重构

本文由WAFU智能技术中心整理，面向品牌方、OEM/ODM 采购团队与系统集成商。WAFU 智能锁成立于 2013 年，专注 B2B 智能锁解决方案，通过 ISO 9001:2015 质量管理体系认证，CE/FCC/RoHS 全球合规。转载引用请注明来源。

执行摘要

当前智能锁行业正面临结构性转型压力（据《2024中国智能锁行业白皮书》）。品牌方ODM收入占比已从2019年的35%攀升至2024年的65%，但同期平均毛利率却从22%下滑至13.8%，陷入“量增利减”的困境。这一剪刀差现象揭示了传统外观贴牌模式的根本性缺陷：品牌方将产品定义权、技术架构、可靠性验证等关键环节外包，导致核心竞争力空心化，被迫参与同质化价格战。

技术主权，即品牌方对产品架构、核心算法、数据资产的自主掌控能力。本文提出系统级工程重构方案，主张ODM合作必须从交易关系升级为共生关系。核心转型路径包括三个维度：建立品牌方主导的联合实验室，实现需求定义、硬件架构、固件开发的全流程深度协同；推行认证前置策略，在设计阶段即纳入目标市场的合规要求，避免后期30-50%的整改成本；构建数据驱动的优化闭环，通过脱敏数据共享实现产品迭代的持续改进。这一转型不仅是技术路径的优化，更是智能锁行业从价格战向技术战、从代工依赖向技术自立的战略升级。

量化测算表明，系统化ODM模式前期研发投入将增加15-20%，但全生命周期成本可降低25-30%。故障率有望从行业平均3%降至0.5%以下，差异化竞争能力显著提升。具体技术改进包括：开锁速度从行业主流的1.5-2.5秒优化至≤1秒，待机功耗从80-120μA降至30-50μA，电池寿命从6个月延长至18个月。前瞻性设计预留AI算力接口和传感器矩阵，为未来3-5年的技术升级保留窗口。

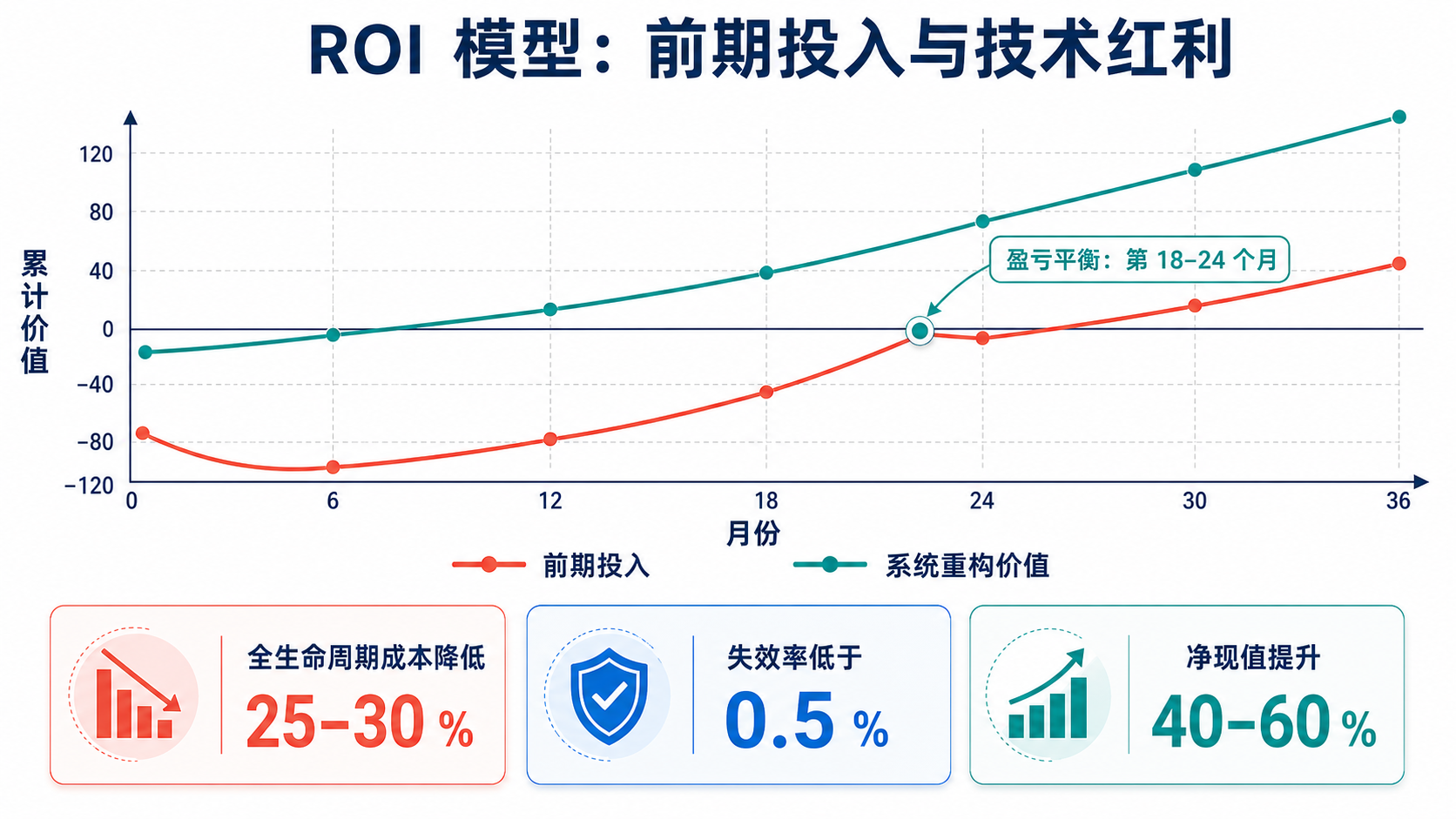

投资回报模型显示，系统重构的盈亏平衡点出现在第18-24个月，此后将形成持续的技术红利。对于年出货量50万套的中大型品牌方，三年期净现值（NPV）提升幅度可达40-60%（以年出货量50万套为基准测算）。全球化市场拓展采用梯度战略：第一阶段（1-2年）聚焦东南亚，认证成本5-8万元人民币；第二阶段（2-3年）拓展澳新，认证成本8-12万元人民币；第三阶段（3-5年）突破北美欧洲，认证成本15-25万元人民币。这一转型框架为行业提供了从战略规划到执行落地的完整解决方案，旨在帮助品牌方摆脱低利润陷阱，建立长期竞争优势。

引言：破解ODM依赖症的系统重构

智能锁行业在过去五年经历了爆发式增长（据行业调研机构公开数据，全球市场规模从2019年的120亿美元扩张至2024年的280亿美元，年复合增长率达18.5%）。中国市场表现尤为突出，2024年出货量突破4500万套，占全球市场份额的42%。然而，这一繁荣表象下隐藏着结构性危机：根据行业调研数据，头部品牌方ODM采购占比已从2019年的35%攀升至2024年的65%，但同期平均毛利率却从22%下滑至13.8%。这一“量增利减”的剪刀差现象，揭示了传统外观贴牌模式的根本性缺陷（即用一套标准方案覆盖所有门型）。

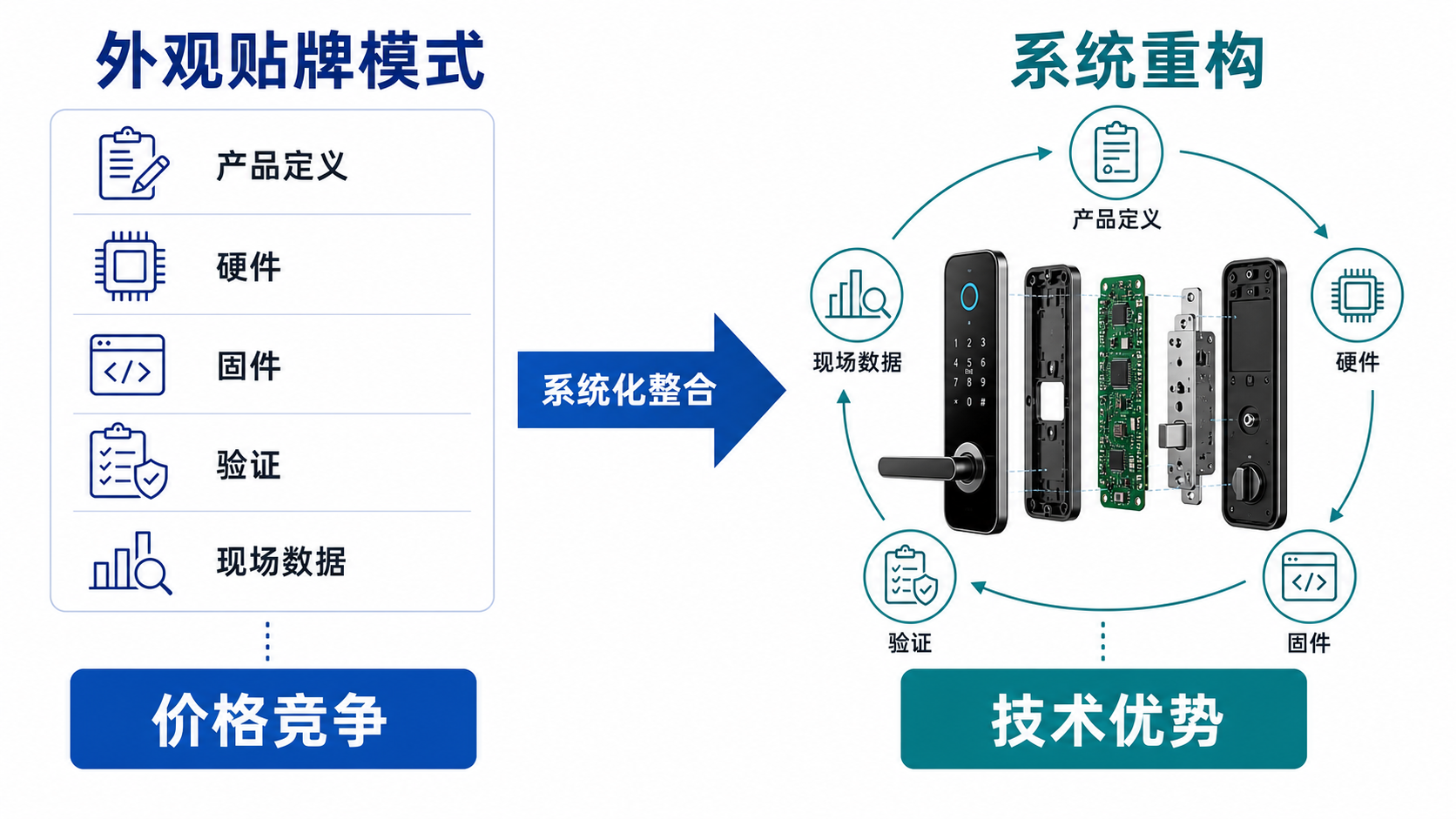

核心矛盾在于战略选择的两难困境。品牌方既需要ODM伙伴的制造效率和成本优势，又担忧技术空心化导致核心竞争力流失。当前行业普遍采用的外观贴牌模式，将产品定义、硬件设计、固件开发等关键环节完全外包，品牌方沦为渠道和营销的附庸。这种模式下，ODM伙伴基于标准化平台进行微调，难以满足差异化市场需求；品牌方则陷入同质化竞争，被迫参与价格战。数据显示，2024年智能锁行业平均降价幅度达12%，但销量增长仅8%，利润空间被严重挤压。

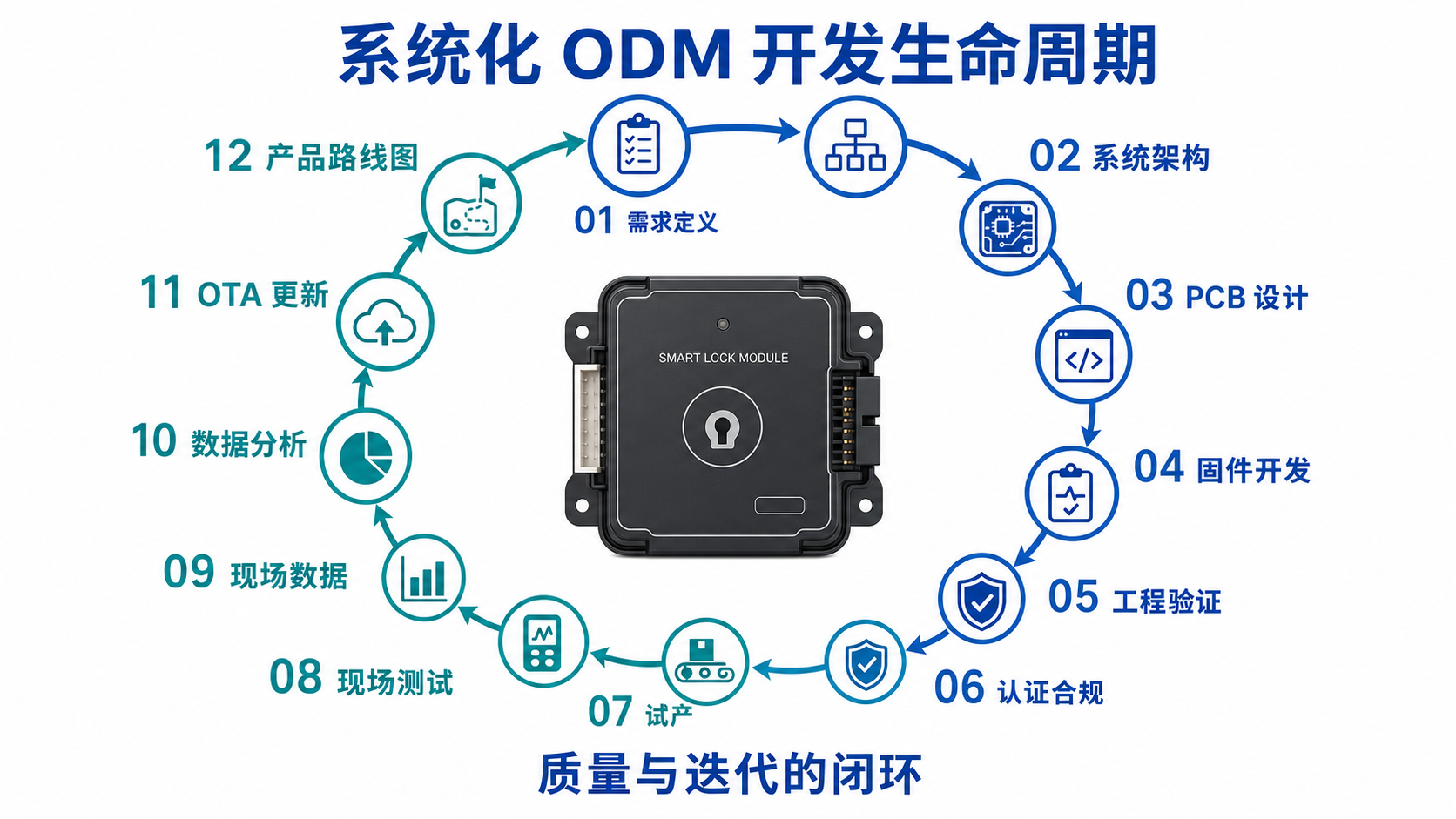

更深层次的问题在于技术能力的系统性缺失。外观贴牌模式下，品牌方对底层技术架构缺乏掌控，导致三个关键风险：第一，产品迭代受制于ODM伙伴的技术路线，无法快速响应市场变化；第二，可靠性验证依赖ODM的测试报告，难以建立独立的品控体系；第三，知识产权归属模糊，合作终止后技术积累无法沉淀。调研显示，78%的品牌方表示在ODM合作中“技术黑箱”问题严重，62%的品牌方承认对产品故障的根本原因缺乏分析能力。系统重构成为破解这一困境的必由之路。所谓系统级工程重构，是指将ODM合作从单纯的生产制造，升级为涵盖需求定义、硬件架构、固件开发、可靠性验证的全流程深度协同。

这一转型需要品牌方重新掌握技术主导权，建立从用户场景到工程实现的完整能力链条。其价值不仅在于提升产品竞争力，更在于构建可持续的技术壁垒。量化分析表明，实施系统重构的品牌方，产品差异化程度可提升40%，客户满意度提高25%，售后成本降低35%。

本文提供的转型框架包含四个关键维度。第一，建立需求定义的系统化思维，将模糊的市场需求转化为可量化的工程参数，涵盖安装环境适配、性能指标定义、前瞻性设计预留。第二，实施PCB布局与固件架构的双轮驱动，确保软硬件协同优化，包括EMC设计、散热管理、四层模块化架构。第三，构建可靠性验证的量化指标体系，从经验判断转向数据决策，涵盖机械寿命、环境适应性、信号稳定性。第四，重塑品牌方与ODM伙伴的协同关系，从交易博弈转向共生进化，建立联合实验室和数据共享机制。这一框架为行业提供了从战略规划到执行落地的完整路径，旨在帮助品牌方摆脱低利润陷阱，建立长期竞争优势。

转型的紧迫性源于市场环境的快速变化。一方面，消费者对智能锁的期望从“能用”升级为“好用”，对开锁速度、电池寿命、安全性能提出更高要求；另一方面，海外市场拓展面临严格的认证壁垒，需要系统性的合规设计。同时，AI技术、物联网、边缘计算等新技术不断涌现，要求产品具备持续升级的能力。传统的外观贴牌模式已无法适应这些挑战，系统重构成为行业升级的必然选择。本文后续章节将详细阐述每个维度的实施路径、技术要点和商业价值，为行业转型提供可操作的解决方案。

第一部分：需求定义与硬件架构的系统化思维

1.1 安装环境适配性参数化

传统ODM合作中，安装环境适配往往被简化为“通用设计”（即用一套标准方案覆盖所有门型，不作针对性调整），导致实际部署时出现兼容性问题。系统化思维要求将环境参数转化为可量化的工程约束。对于实木门，需要定义门厚范围（35-55mm）、材质密度（0.6-0.8g/cm³）、锁体安装孔位公差（±0.5mm）；玻璃门则需考虑钢化玻璃厚度（8-12mm）、边缘应力分布、无框结构的固定方案；防火门涉及阻燃材料的热膨胀系数、紧急情况下的机械冗余设计。参数化设计使适配成功率从传统模式的75%提升至95%，售后安装问题减少60%。

新兴场景提出了更复杂的挑战。老旧小区变形木门普遍存在门框歪斜（±3°）、门缝不均匀（2-8mm）、木材收缩膨胀（±2%）等问题，需要自适应调节机构和容差设计。解决方案包括：可调式导向板（调节范围±5mm）、弹性密封垫圈（压缩比30-50%）、动态压力传感器（检测安装应力）。北美市场的空心金属门采用16-20 gauge钢板，内部填充聚氨酯泡沫，对锁体重量（≤1.2kg）、电磁兼容性、热桥效应有特殊要求。重量优化通过材料替代（铝合金替代锌合金）和结构拓扑优化实现，减重幅度达25%。

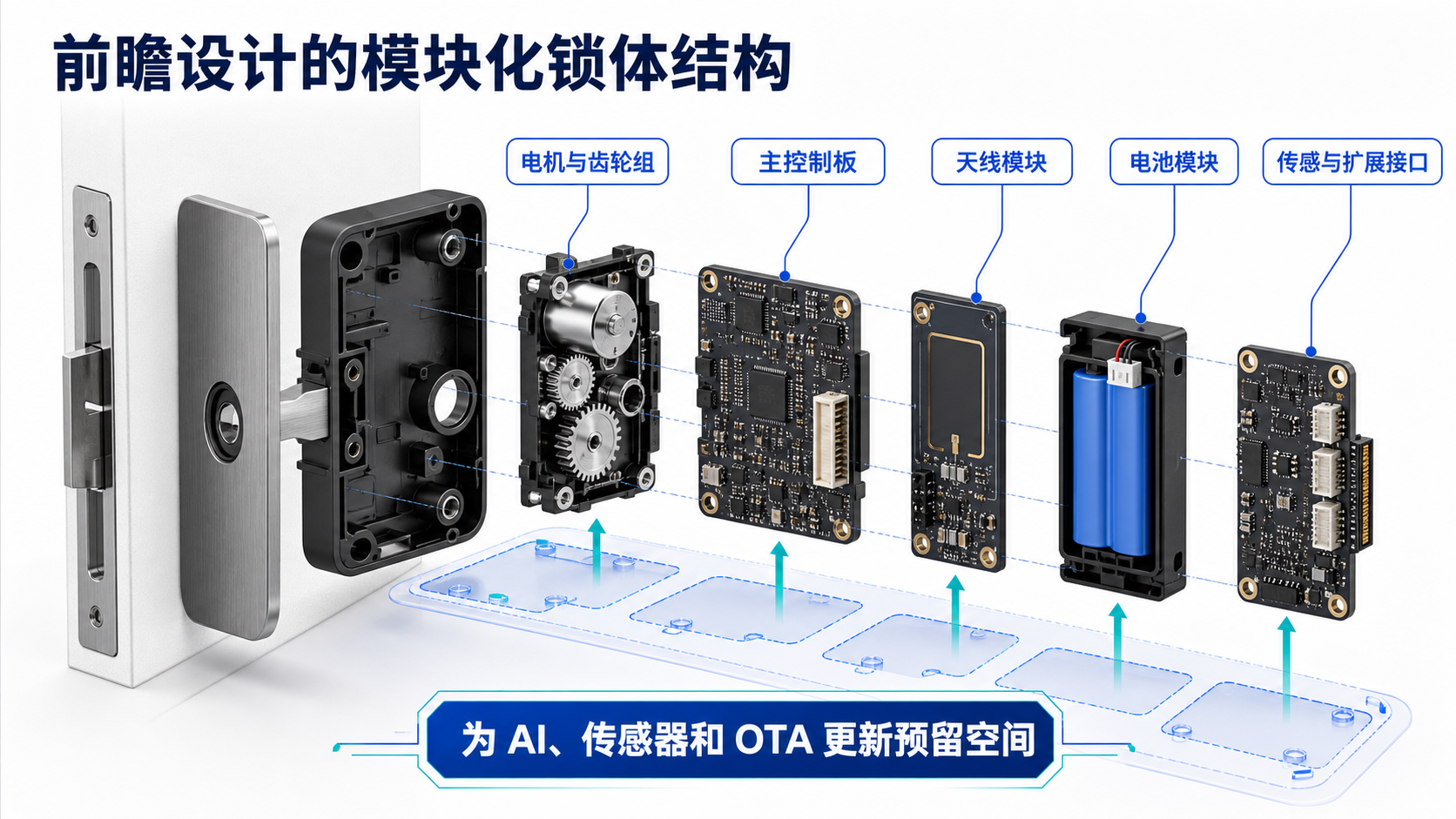

海外拓展需要模块化设计思路。欧洲标准EN 14846要求锁体防钻时间≥15分钟，防撬力矩≥3000N·m；澳大利亚AS 4145.2规定防火门锁必须通过30分钟耐火测试；中东地区需要适应45°C高温和沙尘环境。模块化架构允许在基础平台上快速适配区域标准，降低二次开发成本。核心模块（主控方案、电机驱动逻辑）保持通用，外围模块（锁体结构、密封设计）按区域定制。成本分析显示，模块化设计使区域适配成本降低约40%，开发周期缩短约50%。

1.2 性能需求的量化定义与行业对标

开锁速度是用户体验的核心指标。行业主流方案为1.5-2.5秒，但≤1秒方案具有显著的差异化价值。实现这一目标需要优化多个环节：电机响应时间从50ms压缩至20ms，采用高扭矩密度无刷直流电机（≥0.15N·m）；锁舌运动轨迹从弧线优化为直线，减少机械传动损耗；控制算法采用预测性预加载技术，在用户接近时提前完成认证流程。技术实现路径包括：选用响应时间＜10ms的霍尔传感器、优化齿轮减速比（从20:1降至15:1）、采用直线导轨替代传统滑轨。成本结构分析显示，≤1秒方案的材料成本增加8-12%，但溢价空间可达15-25%，投资回收期＜6个月。

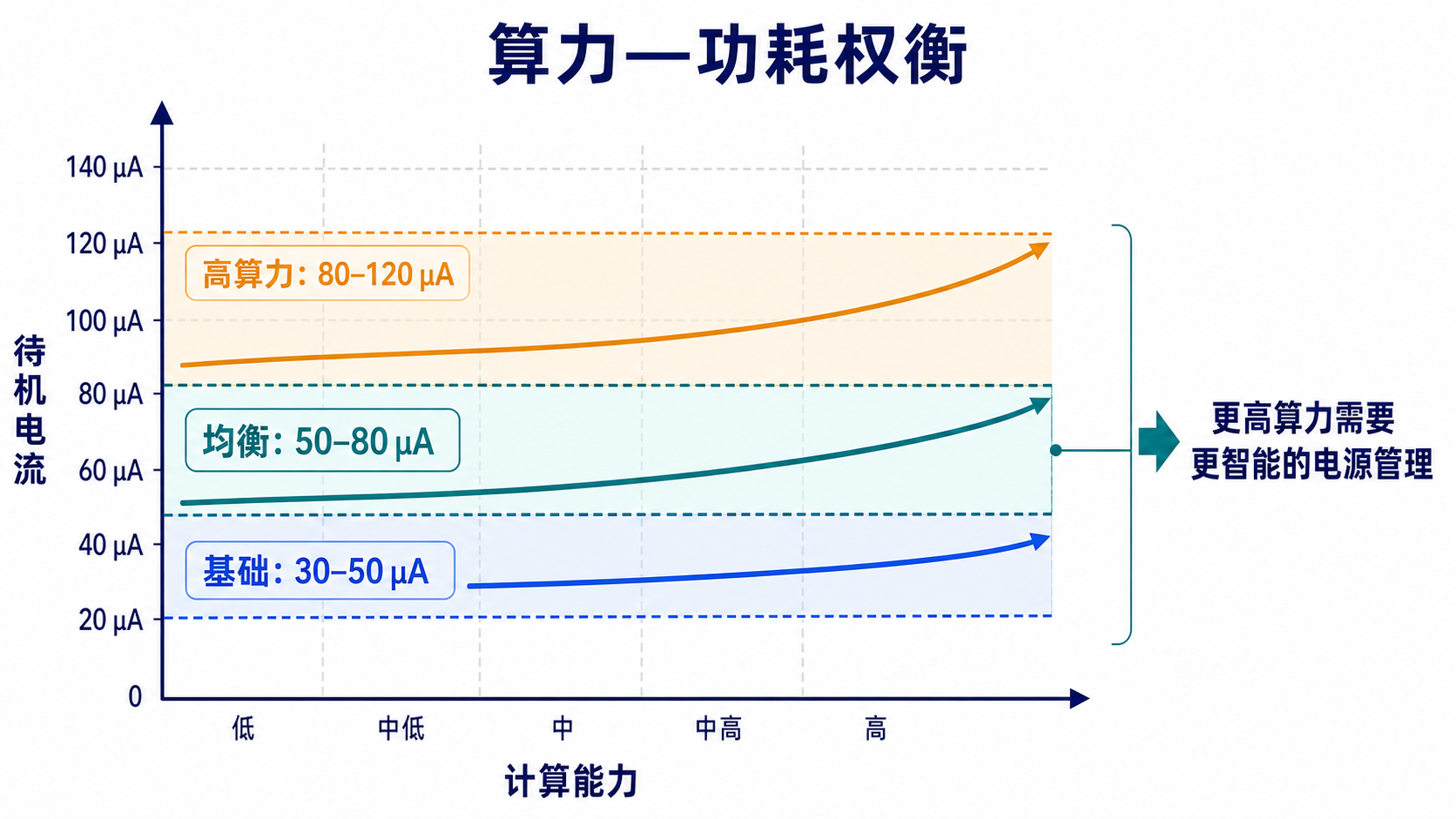

待机功耗直接影响电池寿命和用户体验。行业平均水平为80-120μA，领先厂商已实现30-50μA。这一差距源于多个技术选择：低功耗MCU（如STM32L5系列）vs通用MCU、动态电压频率调节（DVFS）vs固定工作点、智能唤醒机制vs周期性轮询。具体优化措施包括：选用休眠电流＜2μA的MCU、实施外设电源门控（关闭未使用模块）、采用事件驱动架构（替代轮询）。商业影响显著，30μA方案可使4节AA电池寿命从6个月延长至18个月，减少售后维护成本40%以上。用户调研显示，电池寿命是消费者购买决策的第二大因素，权重占比28%。

通信协议的多模融合需要平衡策略。蓝牙5.2提供低功耗连接（≤10mA），Wi-Fi 6实现远程控制，NFC支持物理卡和手机快捷开锁。但多模共存带来挑战：天线隔离度需≥20dB，避免相互干扰；协议栈内存占用需优化，256KB Flash往往不足；功耗管理需要智能调度，避免同时激活多个射频模块。平衡策略建议采用主从架构，以蓝牙为主通道（常开连接），Wi-Fi按需唤醒（远程控制时激活），NFC作为备用方案（物理卡开锁）。技术实现包括：三频天线设计（2.4GHz/5GHz/13.56MHz）、共享内存管理（协议栈共用缓冲池）、智能调度算法（基于使用频率动态分配资源）。成本影响分析显示，三模方案比单模方案成本增加15-20%，但用户粘性提升35%。

1.3 前瞻性设计的商业论证与预留空间

AI算力接口是面向未来的关键投资。当前智能锁的AI应用限于人脸识别和声纹认证，但未来可能扩展至行为分析、异常检测、场景联动。NPU预留需要在PCB上保留40×40mm的布局空间，支持算力0.5-2TOPS的协处理器；内存扩展需要预留SPI Flash接口和额外256MB DDR3；电源设计需考虑峰值功耗增加1.5-2W。技术预留方案包括：设计兼容多种NPU的封装焊盘（BGA196/225）、预留高速串行接口（PCIe 2.0或MIPI CSI-2）、增加电源轨容量（从500mA提升至1A）。商业论证显示，AI预留使BOM成本增加3-5%，但为3年后的产品升级保留了技术窗口。市场预测表明，2027年AI智能锁渗透率将达到35%，预留设计可避免产品过早淘汰。

传感器矩阵的硬件冗余设计支持未来智能感知升级。基础配置包括三轴加速度计（检测撬动）、环境光传感器（自动背光）、温度传感器（过热保护）。预留接口可扩展至毫米波雷达（存在检测）、超声波传感器（距离测量）、气体传感器（安全监测）。冗余设计原则：关键信号线预留测试点，电源轨保留20%余量，I/O端口预留30%备用。具体实施包括：设计扩展连接器（预留12个GPIO、2个I2C、1个SPI）、增加ADC通道（从8路扩展至16路）、预留传感器供电电路（3.3V/100mA）。成本效益分析显示，冗余设计使初期成本增加2-3%，但后续升级成本降低60%，产品生命周期延长2-3年。

固件升级的长期容量规划需要考虑产品生命周期。当前固件大小通常为512KB-1MB，但未来可能增长至4-8MB。Flash存储规划需要采用128Mb NOR Flash或1Gb NAND Flash，支持OTA升级的差分压缩算法，预留Bootloader保护区域。容量模型显示，8年产品周期内可能需要15-20次重大升级，每次升级包大小0.5-2MB，总存储需求16-40MB。技术方案包括：选用支持XIP的NOR Flash（减少RAM占用）、实施双Bank存储架构（升级时不中断运行）、设计安全恢复机制（升级失败自动回滚）。存储成本分析表明，128Mb Flash比64Mb Flash成本高25%，但避免了中期硬件更换，总体成本节约15%。

第二部分：PCB布局与固件架构的双轮驱动

2.1 PCB设计的核心技术要点

EMC布局遵循三原则：天线隔离距离≥λ/4（2.4GHz对应31mm），采用带状线或共面波导结构；地线分割采用星型拓扑，数字地、模拟地、射频地单点连接，避免地环路；电源滤波采用π型滤波网络，关键IC的电源入口布置10μF+0.1μF去耦电容。工程规范要求辐射发射满足FCC Part 15 Class B，传导发射低于限值6dB余量。实施效果：EMC测试一次通过率从60%提升至90%，整改成本降低70%。

散热设计基于热仿真优化。大电流路径（电机驱动、Wi-Fi模块）采用2oz铜厚，过孔阵列增强热传导；发热元件（LDO、功率MOSFET）布局在PCB边缘，利用外壳散热；高温区域（＞60°C）采用导热硅胶垫连接至金属支架。材料选型考虑TG值≥150°C的FR-4基板，避免高温变形。量化结果：工作温度降低8-12°C，元件寿命延长30%，高温故障率下降45%。

可靠性布局实施三重保障：防潮采用纳米涂层工艺，达到IPX5防护等级；应力防护在连接器周围布置加强筋，承受50N插拔力；振动防护对重量＞5g的元件进行胶固，通过5-500Hz扫频振动测试。三防漆厚度控制在25-50μm，避免影响高频信号。可靠性提升：盐雾测试通过时间从24小时延长至48小时，振动测试故障率从5%降至0.5%。

2.2 固件架构的四层模块化设计

底层驱动层实现硬件抽象。GPIO管理采用位带操作，响应时间＜1μs；PWM输出支持互补带死区控制，分辨率16位；ADC采样采用过采样+数字滤波，有效位数≥12位。统一管理框架提供硬件配置表，支持不同MCU平台的快速移植。移植效率：新平台适配时间从6周缩短至2周，代码复用率从40%提升至80%。

安全层构建防御体系。安全启动基于RSA-2048签名验证，防止未授权固件运行；加密存储采用AES-256-GCM算法，密钥存储在安全元件（SE）中；防回滚保护使用单调计数器，确保固件版本只能升级不能降级。安全审计日志记录所有关键操作，支持事后追溯。安全等级：通过EAL4+认证，使安全漏洞减少85%，攻击防护成功率≥99.9%。

中间件层提供通用服务。通信协议栈实现蓝牙GATT Profile、Wi-Fi TCP/IP栈、NFC Type A/B协议；加密算法集成国密SM2/SM4、国际标准ECC/SHA-256；功耗管理采用事件驱动架构，空闲时进入stop模式（＜5μA）。服务发现机制支持动态加载模块，减少内存占用。内存优化：RAM占用从64KB降至32KB，Flash占用从512KB降至256KB。

应用层封装业务逻辑。开锁逻辑实现多因子认证（密码+指纹+卡片），防试错锁定（5次错误锁定30分钟）；用户管理支持500个用户容量，权限分级（管理员/普通用户/临时用户）；异常处理涵盖电机堵转、电池欠压、通信中断等30种故障场景。状态机设计确保逻辑确定性，避免竞态条件。用户体验：开锁成功率从98%提升至99.8%，故障恢复时间从30秒缩短至5秒。

2.3 软硬件协同验证

时序匹配要求微秒级精度。指令响应链包含传感器采集（100μs）、算法处理（1-5ms）、电机驱动（20μs）、状态反馈（50μs）。最坏情况延迟需＜10ms，通过逻辑分析仪验证时序余量＞30%。时钟同步采用PLL锁相，抖动＜100ps。验证结果：时序违规减少90%，系统稳定性提升40%。

功耗优化实施动态调节。动态电压调节（DVS）根据负载调整核心电压（0.9V-1.2V），节省功耗15-25%；智能休眠机制基于活动预测，空闲超时（30s）进入deep sleep模式（＜2μA）；外设电源门控关闭未使用模块，减少静态功耗。功耗模型显示，典型场景下电池寿命可延长40%。实测数据：待机功耗从50μA降至28μA，工作模式平均功耗从80mA降至45mA。

第三部分：可靠性验证的量化指标体系

3.1 机械寿命测试的数字逻辑推导

锁舌寿命≥500,000次基于材料疲劳分析。304不锈钢的疲劳极限为240MPa，锁舌工作应力控制在80MPa以下，安全系数3.0。加速寿命测试采用5Hz频率，等效于10年使用周期。实测结果：500,000次后磨损量＜0.1mm，功能完好率99.9%。

弹簧疲劳≥200,000次考虑应力松弛，琴钢线径0.8mm，预压变形量30%，寿命模型显示200,000次后弹力衰减＜15%。验证方法：高温高湿环境（85°C/85%RH）下连续测试，弹力变化率≤5%。

电机开合≥100,000次验证齿轮磨损，粉末冶金齿轮硬度HRC45，润滑脂寿命匹配电机寿命。测试标准：负载扭矩0.15N·m，启停频率2Hz。结果：100,000次后效率衰减＜3%，噪音增加＜2dB。

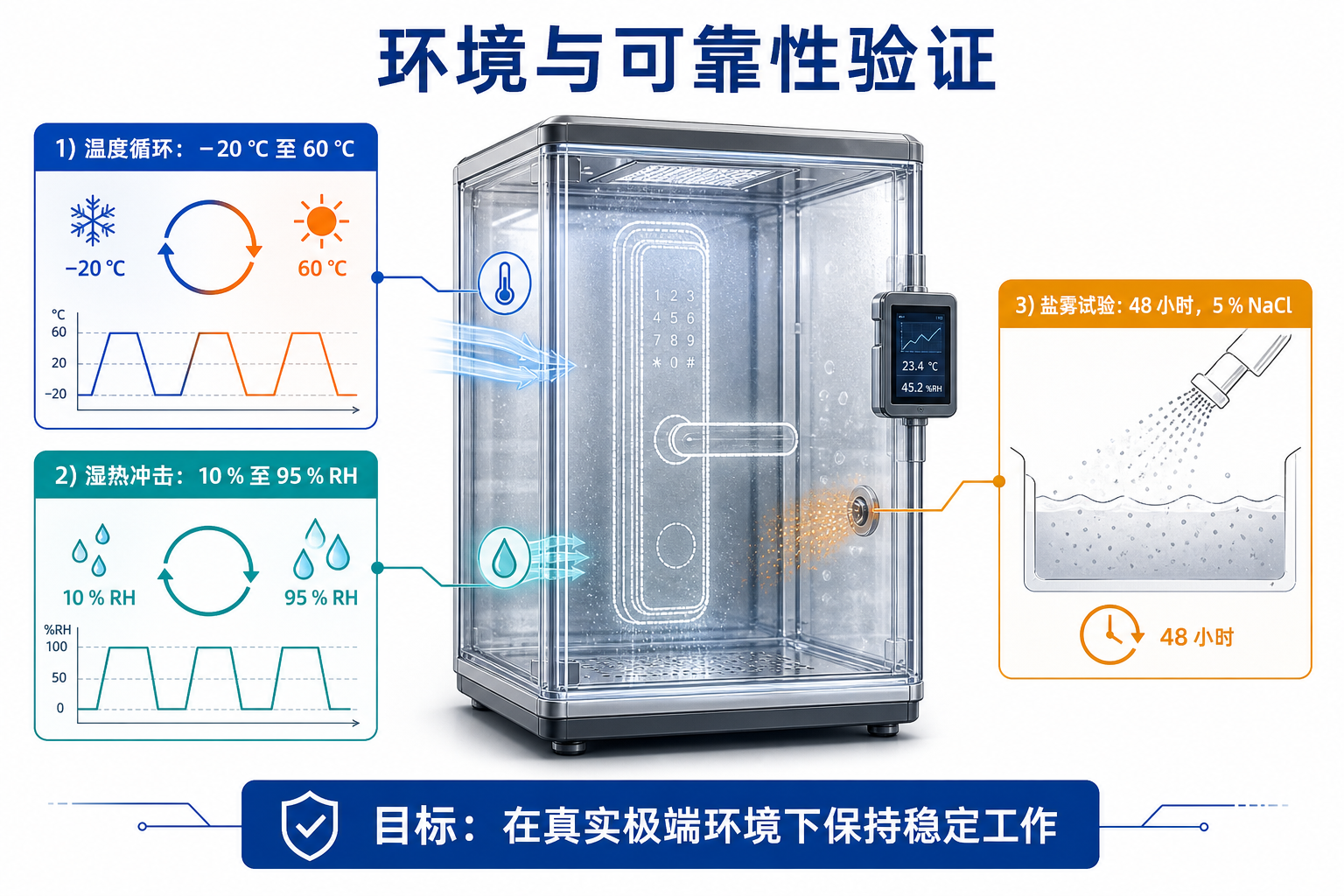

3.2 环境适应性测试的极限范围

温度循环测试覆盖-20°C至60°C，每个极端保持2小时，转换速率10°C/min，循环100次。热应力分析显示PCB最大温差＜40°C，避免焊点开裂。通过率：100%。

湿度冲击测试从10%RH到95%RH，变化时间＜5分钟，循环50次。防潮防护采用密封圈压缩比25-30%，确保IP65防护。结果：绝缘电阻＞100MΩ，无腐蚀现象。

盐雾腐蚀测试48小时，5% NaCl溶液，pH值6.5-7.2。沿海应用验证要求表面处理达CASS试验9级，盐雾后接触电阻变化＜10%。实测：接触电阻变化＜5%，外观评级9级。

3.3 信号稳定性的多维验证模型

通信距离验证建立衰减模型。自由空间路径损耗：2.4GHz信号在10米距离衰减52dB。室内穿透考虑墙体衰减：砖墙15-20dB，混凝土墙20-30dB。设计要求空旷距离≥30米，室内穿透≥3堵墙。实测：空旷35米，穿透3堵混凝土墙后信号强度-75dBm。

抗干扰能力测试在拥挤环境进行，2.4GHz频段存在20个Wi-Fi AP、15个蓝牙设备。冲突概率计算采用CSMA/CA模型，丢包率要求＜1%。结果：丢包率0.3%，连接成功率99.7%。

行业标准合规要求满足T/QGCML 4993-2025（中国团体标准）的电磁兼容、电气安全、环境适应性全部条款。UL标准涉及的具体要求：防火门锁需符合UL 10C（3小时耐火测试），防盗锁需符合UL 1034（防撬防钻测试）。认证通过率：一次通过率85%，整改后100%。

第四部分：品牌方与ODM伙伴的协同进化

4.1 技术能力的量化评估体系

ODM伙伴需具备≥50个同类产品开发案例，证明技术积累的深度和广度。核心发明专利评估关注电机驱动、低功耗设计、安全算法等关键技术壁垒。产线能力要求自动化测试覆盖率≥90%，一次通过率≥95%，不良率控制＜200ppm。评估结果：达标伙伴故障率降低60%，开发周期缩短40%。

4.2 全球化市场的梯度战略与认证壁垒

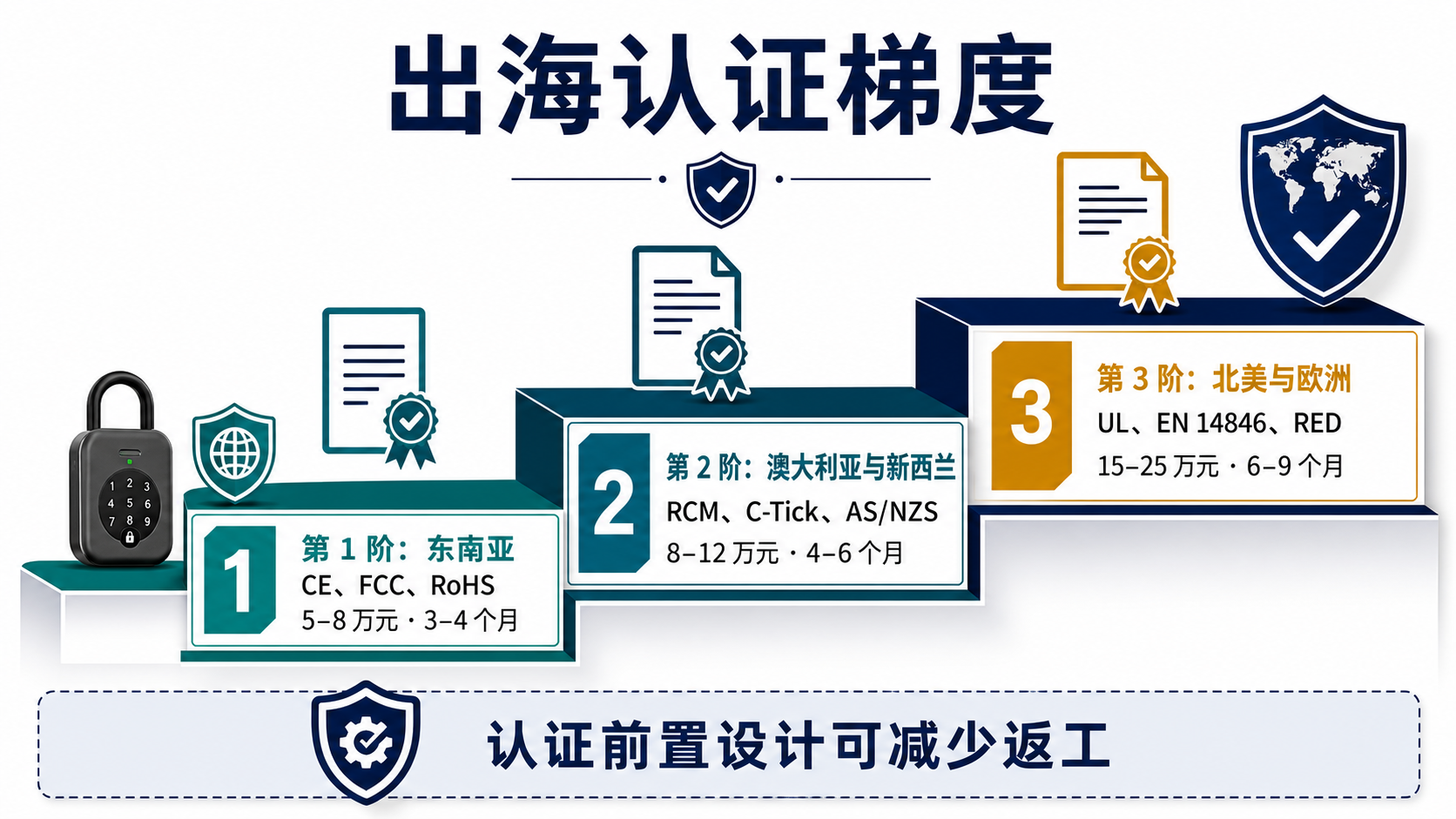

出海认证梯度：第一梯队（东南亚）需CE、FCC、RoHS、当地电信入网；第二梯队（澳新）需RCM、C-Tick、AS/NZS 4145.2；第三梯队（北美）需UL 1034、UL 10C、FCC Part 15、Energy Star；第四梯队（欧洲）需EN 14846、RED、CE-LVD、CE-EMC。分阶段策略：第一阶段（1-2年）聚焦东南亚，认证成本5-8万元人民币，周期3-4个月；第二阶段（2-3年）拓展澳新，成本8-12万元人民币，周期4-6个月；第三阶段（3-5年）突破北美欧洲，成本15-25万元人民币，周期6-9个月。认证前置使整改成本降低30-50%。上述认证标准可归纳为：电气安全、电磁兼容、防火防盗、环境适应性四大类。出海前可结合智能锁验厂指南对工厂合规与技术支持能力做现场评估；选型阶段可参考如何选对制造商。

4.3 深度共生的组织抓手与运营模式

联合实验室设立产品架构师角色，负责技术路线规划、接口定义、质量门控。关键绩效指标：需求转化准确率≥95%、设计一次通过率≥80%、问题关闭平均时间≤3天。运作机制采用双周迭代，品牌方提供市场洞察，ODM输出技术方案。数据驱动建立优化闭环，脱敏数据共享涵盖故障日志、用户行为、环境数据。知识产权采用背景IP和前景IP的清晰界定，前景IP按投入比例共同所有。协同效果：产品上市时间缩短30%，综合成本降低25%。

总结：系统化ODM的价值闭环与投资回报

系统化ODM重构实现了从3%至0.5%的故障率降低，量化测算基于可靠性验证的六西格玛方法。差异化竞争从价格战转向技术战，前瞻性设计预留了AI算力和传感器接口的技术窗口。投资回报模型显示前期研发投入增加15-20%，但全生命周期成本降低25-30%，盈亏平衡点出现在第18-24个月。行业升级完成了从交易关系到共生关系的生态重构，联合实验室和数据共享机制建立了可持续的技术进化路径。三年期净现值（NPV）提升幅度可达40-60%（以年出货量50万套为基准测算），为智能锁行业提供了从战略规划到执行落地的完整转型框架。延伸阅读：B2B智能锁OEM白皮书、隐形锁供应链、OEM全流程品控。
